Машинное тиснение и золочение

Ручное тиснение и золочение, с общими приемами которых мы познакомили читателя, в настоящее время редко употребляется в переплетных мастерских, вследствие мешкотности и сравнительной трудности исполнения этой работы от руки. Оно заменяется машинным тиснением и золочением, которое проще по исполнению и дешевле ручного.

В сущности машинная и ручная работа основана на одном и том же принципе и состоит в оттискивании на переплетах украшений, матовых, цветных и золотом и отличается только способом воспроизведения оттиска.

В ручном способе каждый штрих рисунка должен быть воспроизведен чрез надавливание инструмента руками, между тем как в машинном, давление производится прессом при помощи гравировальных досок или клише.

При машинном золочении и тиснении требуется затрата довольно значительной силы при надавливании ими. Тиснение прессом необходимо также и в том случае, когда требуется оттиснуть рисунок сразу и когда таких оттисков требуется воспроизвести несколько экземпляров.

Таким образом, при помощи пресса, можно приготовить фабричным путем, сотни и тысячи экземпляров дешевых тисненых переплетов.

Подобно инструментам для ручного тиснения, клише для тиснения прессом должны быть сделаны из твердого металла — меди или бронзы, толщиною в 1/4 дюйма.

Клише могут быть цельные для целой крышки и составные. В первом случае на клише гравируют рисунки и даже целые картинки; во втором составляются клише из отдельных линеек, уголков, бордюров и проч.

Цельные клише употребляются в том случае, когда одним и тем же рисунком хотят украсить большое число экземпляров покрышек для книг. В том случае, когда одни и те же мотивы можно употреблять для составления различных рисунков и разных форматов, то мотивы эти — линии, полоски, каемки углы и проч., воспроизводятся на отдельных клише и затем, комбинируя последние, можно получить рисунок подходящий для данного формата крышки.

Все такие клише составные и цельные показаны у нас на стр. 161-167.

Оттиск надо делать сразу на всей поверхности обеих крышек и корешков, если последние без бинтиков. Понятно, что произвести такого рода цельные оттиски, т. е. в один прием, надо сделать до прикрепления крышек в книге. В этом случае отстав для корешка и картоны подклеиваются к покрышке только после производства на них оттисков под прессом. Переплет в этом случае изготовляется и украшается тиснением отдельно от книги, даже и тогда, когда надо сделать на одной из крышек какой-либо оттиск.

Шрифт и клише, употребляемые для тиснения прессом на переплет, должен быть немного ниже типографского шрифта (на 1/4 дюйма).

Пресса

Для тиснения и золочения существует много, различной конструкции прессов. Здесь мы укажем только на те, которые оказались наиболее удобными в практическом отношении.

Рис. 189. Пресс для легких работ.

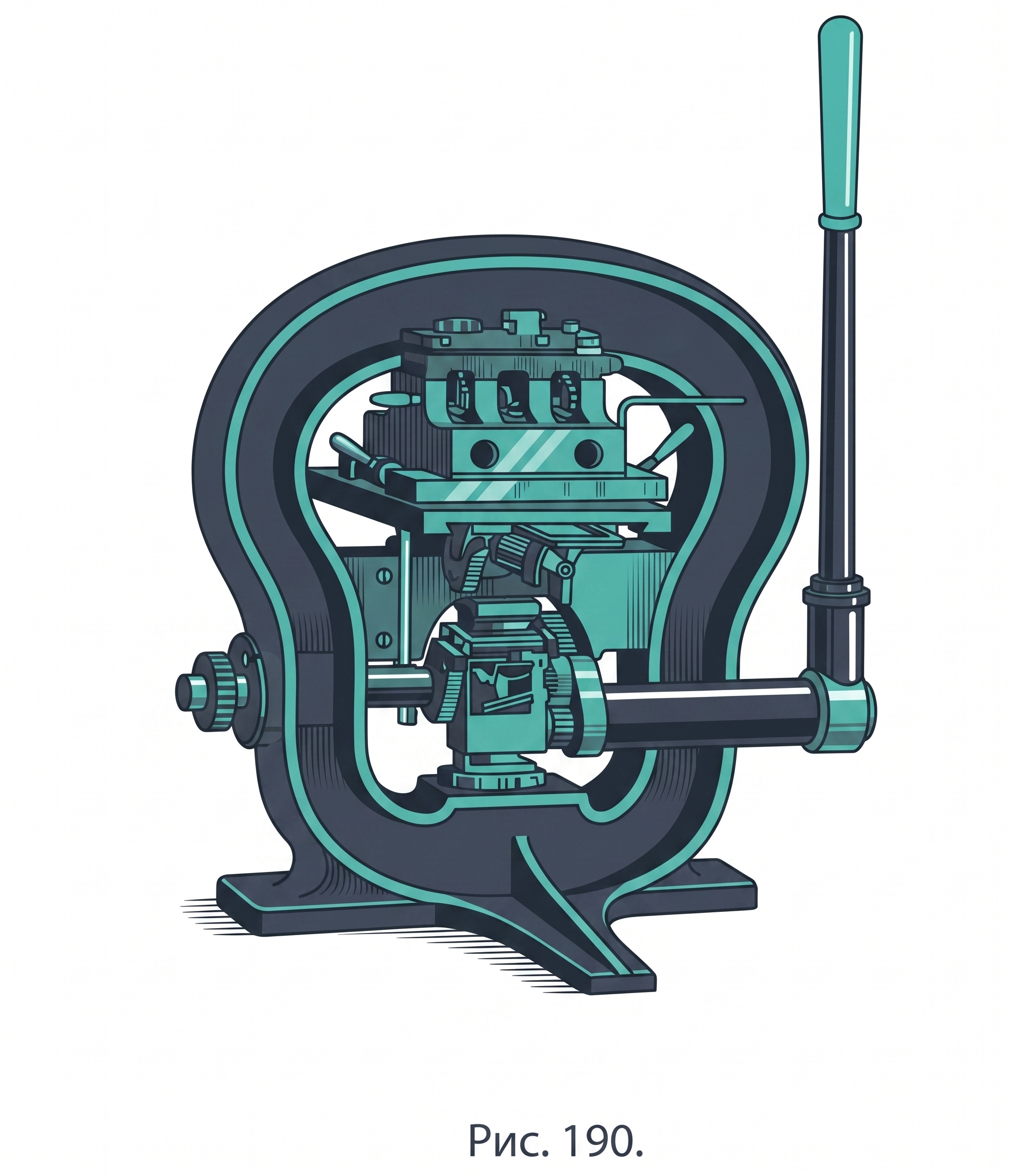

Рис. 190. Железный пресс.

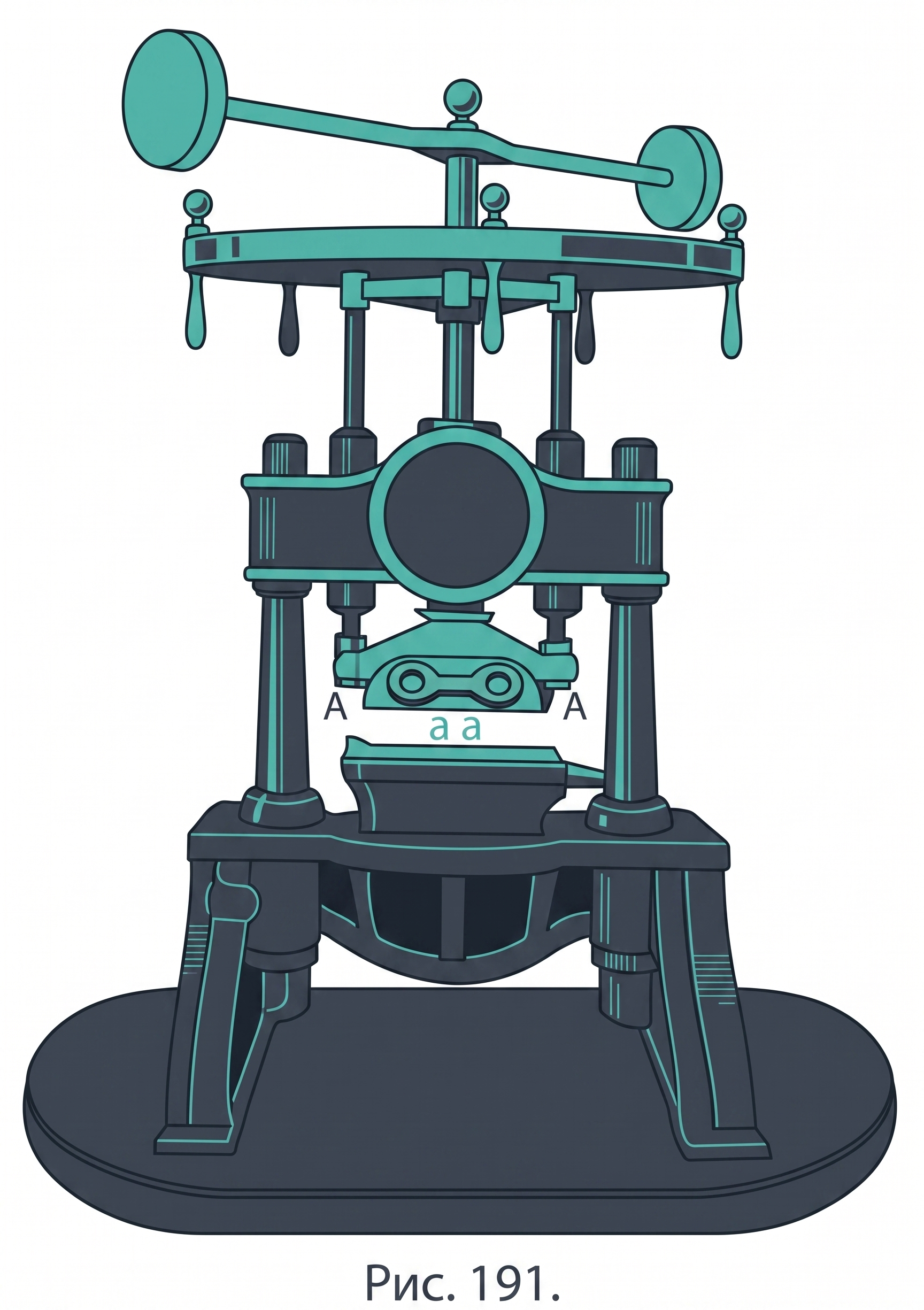

Рис. 191. Винтовой пресс.

На рис. 189 изображен золотильный пресс для легких работ с открытым с трех сторон стативом; он особенно применим для небольших мастерских и для работ, не требующих сильного давления. Цена его около 80 руб.

На рис. 190 изображен удобный железный пресс для золочения и тиснения. Такой пресс, кроме легких работ, с успехом применяется и во многих других случаях. Цена его около 200 руб. Работать на нем легко и неутомительно.

На рис. 191 изображен винтовой пресс, простой и легкой конструкции.

Пресс состоит из тяжелого постамента, в котором утверждены две чугунные стойки. Эти стойки в своей верхней части соединены поперечиной, посредине которой имеется отверстие с винтовой резьбою. В этом отверстии, которое служит вместо гайки, двигается винт, движение которого производится при помощи коромысла, снабженного по концам двумя шарами с ручками. К нижнему концу винта, помощью двух вертикальных стержней, подвешена нажимная плита А, которая своими ушками движется вверх и вниз между двумя основными стойками.

Кроме верхней плиты, имеющей движение вверх и вниз, станок имеет нижнюю плиту В, которую можно передвигать вперед и назад между пазами железных полос. На эту плиту кладут переплет или материю, на которой хотят сделать оттиск золотом.

Для установки картонов с наклеенной на них покрышкой для золочения, на нижней плите сделано приспособление из двух медных линеек, к краям которых упирают картоны переплета. Линейки устроены так, чтобы их можно было передвигать и укреплять на месте винтами. Кроме того, на нижней плите сделаны дырочки, в которые вставляются шпильки, на которых при рельефном тиснении утверждают матрицу (подкладку) для материи, на которой будет произведено этого рода тиснение.

Для установки медного клише, которым производится золочение, к верхней нажимной плите, снизу ей прилегает тонкая железная пластинка, придерживаемая с боков посредством язычков.

Пластинку можно вдвигать и выдвигать; к ней прикрепляют клише.

Нагревание верхней плиты производится при помощи двух раскаленных болтиков, которые вдвигаются в два круглые отверстия, сделанные в плите.

Болтиков надо иметь несколько пар, чтобы во время можно было заменить остывшие нагретыми до требуемой температуры.

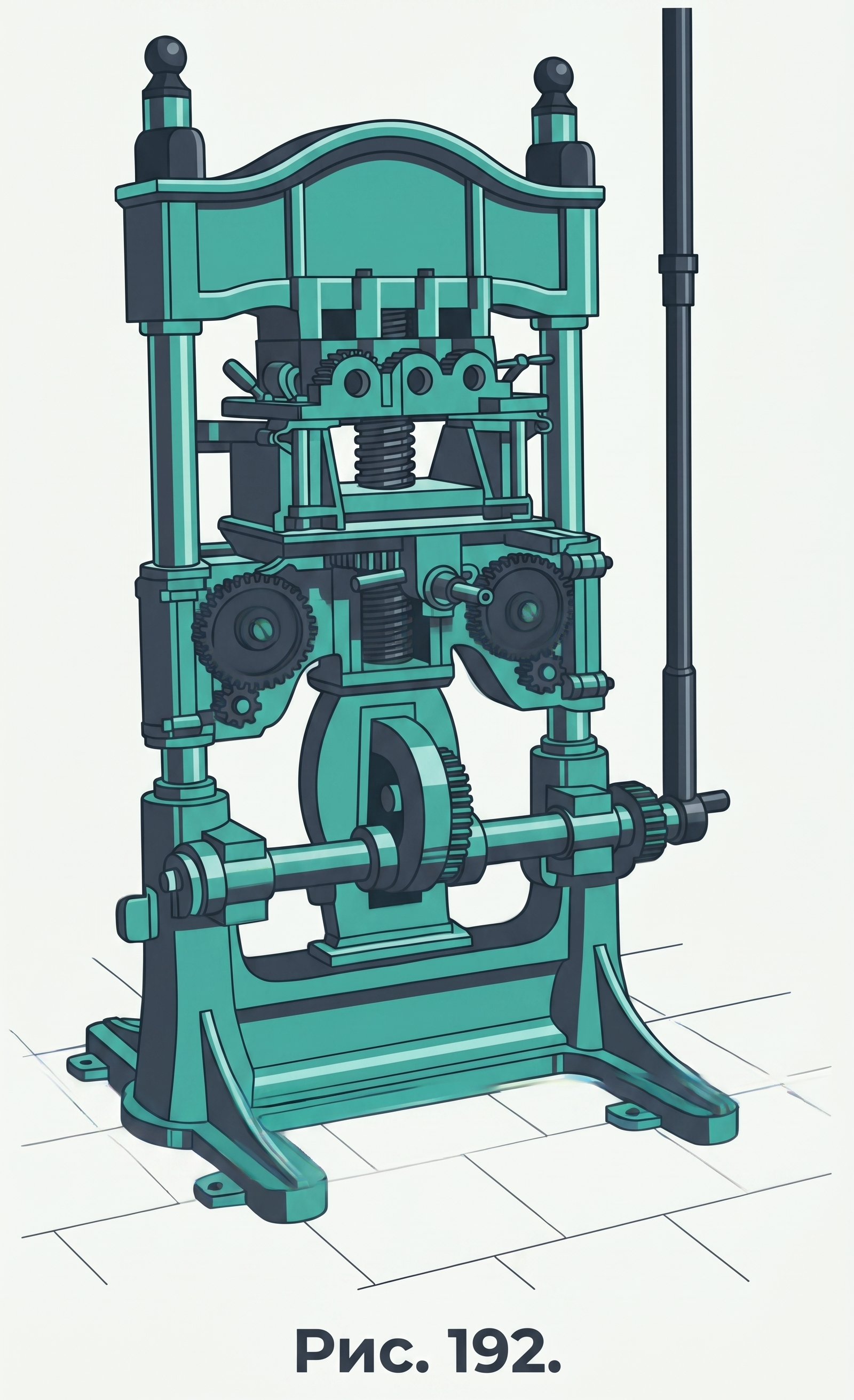

Рис. 192. Рычажный пресс.

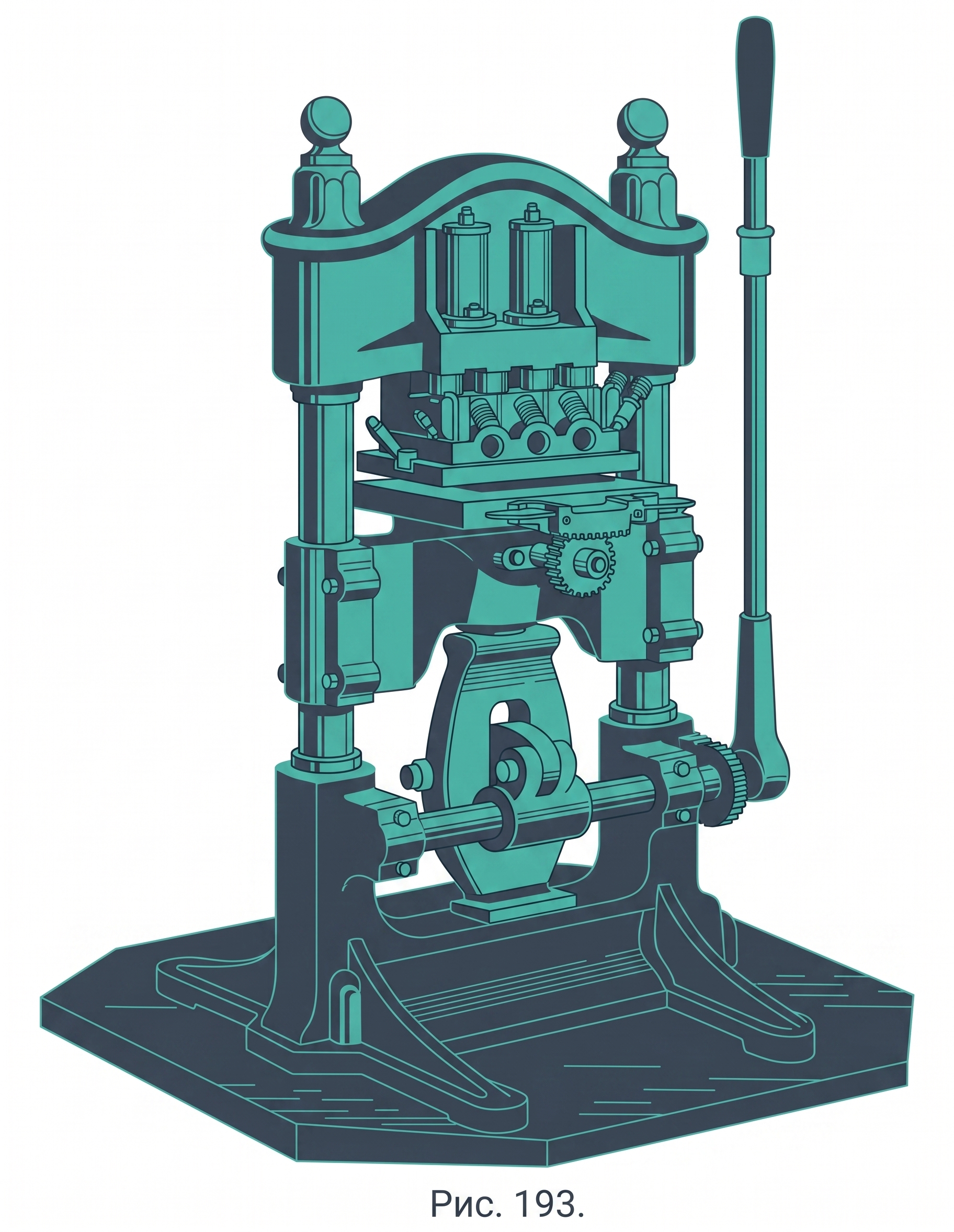

Рис. 193. Рычажный пресс.

Рис. 194. Пресс с маховым колесом.

На рис. 192 и 193 показан рычажный пресс, который в настоящее время вошел во всеобщее употребление в золотильных мастерских, вследствие быстроты работы, которая может быть произведена при работе этим прессом.

Главное отличие рычажного пресса от винтового, кроме того, что в нем винт заменен рычагом, также то, что в нем верхняя плита укреплена неподвижно, вследствие чего давление производится не сверху вниз, как в винтовом прессе, а снизу вверх.

Двигая рычаг вниз, поднимают вверх нижнюю плиту В с наложенным на нее переплетом и придавливают к верхней плите, к которой, как и в винтовом прессе, прикреплено клише.

На нижней доске установлена металлическая доска (талер), имеющая движение вперед и назад, а также вверх и вниз при помощи винтов, что требуется для правильной установки переплетов при тиснении и золочении.

Нагревание клише производится посредством раскаленных болтиков, бензиновой горелкой или светильным газом. Цена такого пресса от 350 до 750 руб. смотря по величине.

На рис. 194 показан золотильный пресс с маховым колесом для печатания золотом, блиндом, красками и т. п. Он очень полезен для крупных мастерских. Цена его от 500 до 900 руб.
