Если рисунок приходится или в самой середине, или, наоборот, снаружи тетради, а у корешкового края его есть фальц (в В и Е на рис. 59-м и в В и К на рис. 60-м), то он не приклеивается, а вшивается вместе с тетрадью; при этом фальц рисунка, расположенного снаружи тетради, должен, понятно, обхватывать корешок последней.

Здесь следует заметить, что, для опрятности и правильности приклейки, во всех случаях, когда клейстером или клеем смазывается не вся поверхность рисунка, тетради, фальца и т. п., а только известная часть ее, напр. узкая полоса у корешка, бумагой, при смазывании, должна быть прикрыта вся поверхность, за исключением только узкой полосы, которая должна быть смазана.

Рис. 61. Приклеивание сложенных рисунков

Карты и планы большого формата

Когда формат рисунков больше формата книги (напр. географических карт, планов и т. п.), их следует соответственно сложить, при чем сгибы, прилежащие к краям книги, должно располагать на таком расстоянии от последних, чтобы нож не мог задеть их при обрезке книги; свободные же края рисунков, напротив того, должны быть, по возможности, доступны обрезке. Сгибов не следует также делать слишком близко к корешку, так как это мешало бы свободному развертыванию рисунков.

Приклеиваются сложенные рисунки также одним из способов, показанных на рис. 59-м и 60-м. На рис. 61-м сложенный вдвое (изнанкой наружу) рисунок двойного формата в Е вклеен, как в Р и Е, а в К — как в К на рис. 59-м. В М на рис. 61-м сложенный в несколько раз рисунок (напр. географическая карта) приклеен, как в Р и Е на рис. 59-м.

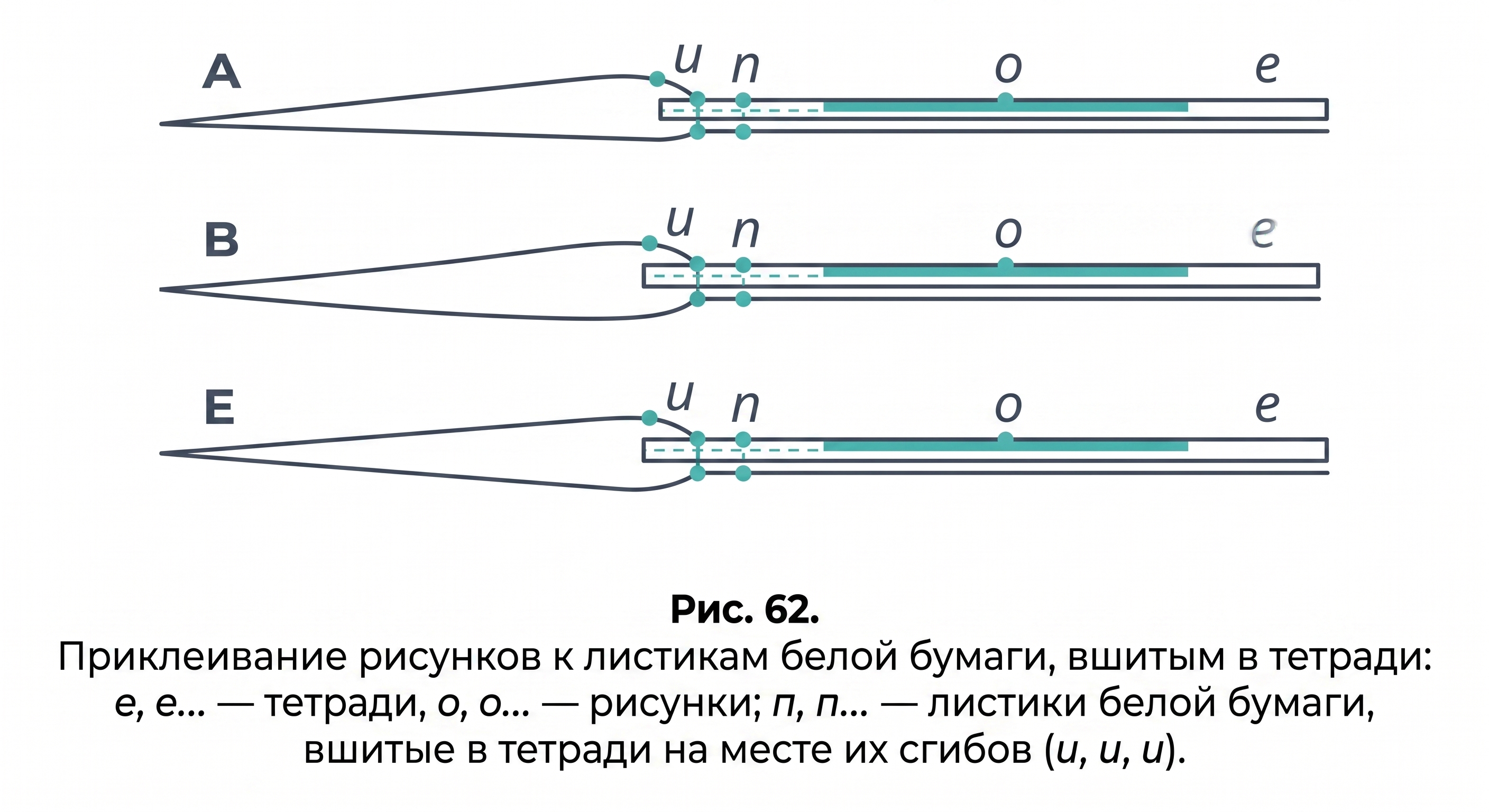

Рис. 62. Приклеивание карт на выносные листики

Если желают, чтобы карты, планы или другие рисунки, при развертывании, располагались сполна вне книги (сбоку ее), их приклеивают к наружному (передковому) краю листиков белой бумаги, вклеенных или, еще лучше, вшитых в книгу и имеющих формат книги: на рис. 62-м в А и В к наружному краю листика белой бумаги п, загнутого у корешка (и) и вшитого в тетрадь (е е) книги, приклеен рисунок о; в А рисунок (о) отвернут наружу, а в В — сложен в книгу. На том же рис. 62-м в Е в тетрадь (е е) книги вшит сложенный вдвое листик белой бумаги двойного формата (п п) и к обеим его половинкам приклеено по рисунку (о о).

Карты, чертежи и пр. на очень толстой, трудно сгибаемой бумаге, для складывания, разрезаются по линиям сгибов и наклеиваются на коленкор или шертинг.
