← К оглавлению: Визуальный дизайн: основы графики и предпечатной подготовки с помощью инструментов Adobe
Стр. 143 из 279

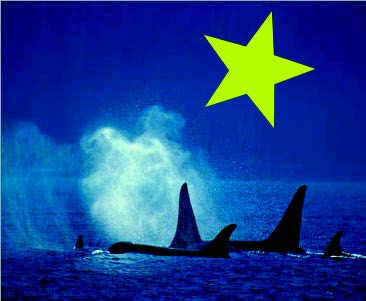

- Когда вы отпустите кнопку мыши, фигура будет заполнена выбранным цветом (рис. 2.29).
- Если палитра Слои (Layers) не видна, установите флажок напротив пункта меню Окно → Слои (Window → Layers).

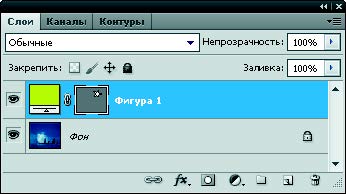

Обратите внимание, что созданная фигура появилась на отдельном слое с названием Фигура 1 (Shape 1) (рис. 2.30). Значок связи между миниатюрами фигуры и заливки указывает на то, что они связаны.
ИЗМЕНЕНИЕ КОНТУРА ФИГУРЫ
Контур представляет собой границу векторной маски. При изменении контура изменяется внешний вид маски и, следовательно, вид фигуры. Одним из способов изменить контур фигуры является перемещение одной из его опорных точек. Опорные точки расположены в углах фигуры.
Чтобы изменить форму контура фигуры:
- Щелкните по инструменту Выделение контура (Path Selection) и, удерживая кнопку мыши, выберите инструмент Стрелка (Direct Selection) (рис. 2.31).
- Щелкните мышью по границе фигуры, чтобы выделить ее контур. В углах фигуры появятся опорные точки в виде небольших полых квадратных маркеров.
- Установите указатель мыши на опорную точку.
- Чтобы выбрать опорную точку, щелкните по ней.
Обратите внимание, что выбранная опорная точка вместо полого квадратного маркера приняла вид закрашенного маркера (рис. 2.32).
- Чтобы изменить контур, перетащите мышью опорную точку.
В нашем примере (рис. 2.33) луч звезды был вытянут вниз путем перетаскивания его опорной точки.
