Измерение объектов с помощью инструментов выделения
Вы можете использовать любой из инструментов выделения, чтобы выделить область изображения — Волшебная палочка (Magic Wand), Лассо (Lasso), Прямоугольная область (Rectangular Marquee), Быстрое выделение (Quick Selection) и т. д.
Чтобы измерить объект с помощью инструментов выделения:
- Выберите один из инструментов выделения (например, инструмент Быстрое выделение (Quick Selection), Лассо (Lasso) или Прямолинейное лассо (Polygonal Lasso)) на панели инструментов, чтобы выделить измеряемый объект (рис. 7.126).
- Выберите команду меню Анализ → Записать измерения (Analysis → Record Measurements).

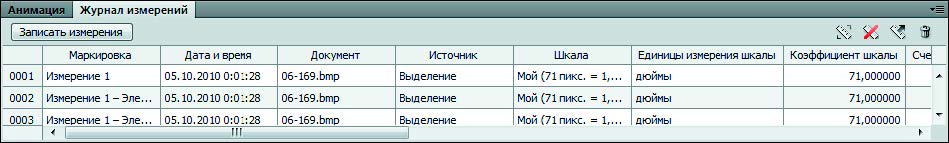

Откроется палитра Журнал измерений (Measurement Log) с добавленными результатами измерения (рис. 7.127).

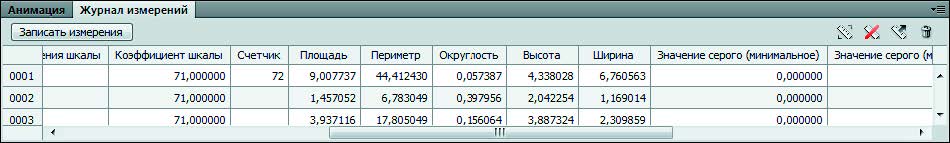

- Прокрутите содержимое палитры Журнал измерений (Measurement Log) вправо, чтобы отобразить столбцы Площадь (Area), Периметр (Perimeter), Высота (Height) и Ширина (Width) (рис. 7.128).
Поэкспериментируйте с измерением различных выделенных областей и понаблюдайте за результатами, добавляемыми на палитру Журнал измерений (Measurement Log). (Чтобы записать результаты измерения выделенной области, выбирайте команду меню Анализ → Записать измерения (Analysis → Record Measurements) после каждой операции выделения.)

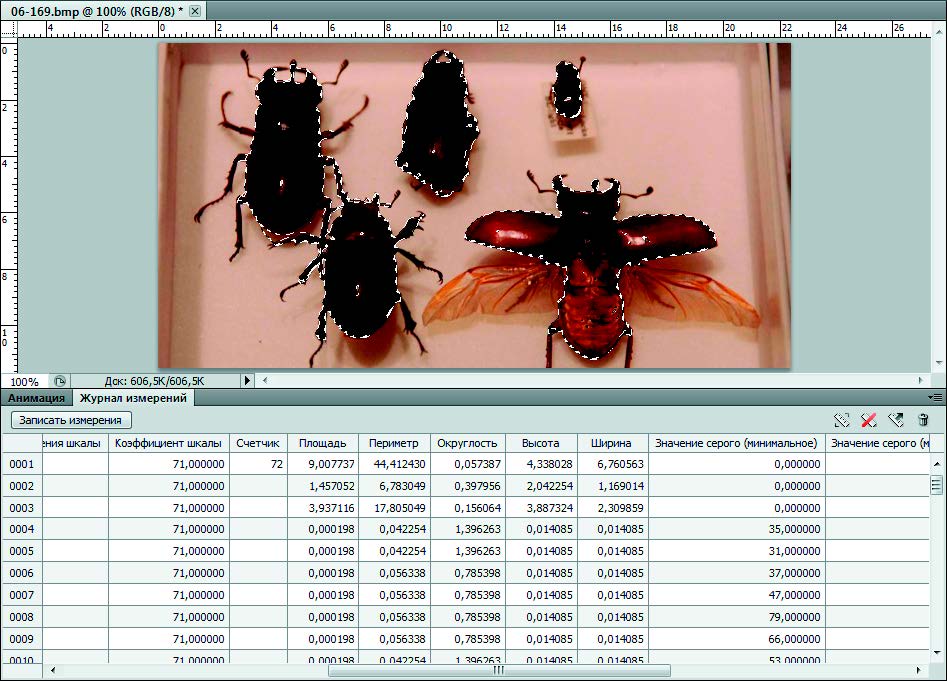

Примечание: Одновременно можно измерять сразу несколько отдельных выделенных объектов. Для этого при выделении объектов удерживайте нажатой клавишу Shift. Выбрав команду меню Анализ → Записать измерения (Analysis → Record Measurements), вы увидите, что на палитре Журнал измерений (Measurement Log) появится сразу несколько записей, отражающих результаты измерений по каждому из выделенных объектов (рис. 7.129).
Измерение объектов с помощью инструмента Линейка
Вы также можете проводить измерения с помощью инструмента Линейка (Ruler) и записывать результаты измерений на палитре Журнал измерений (Measurement Log).
Чтобы измерить объект с помощью инструмента Линейка (Ruler):
- Щелкните по инструменту Пипетка (Eyedropper) на панели инструментов и, удерживая кнопку мыши, выберите инструмент Линейка (Ruler) (рис. 7.130).
- Перетащите указатель мыши по изображению от начальной точки измеряемого объекта до конечной точки.
Примечание: Если в процессе перетаскивания удерживать нажатой клавишу Shift, измерительная линия будет располагаться строго горизонтально, вертикально или под углом 45 градусов. - Выберите команду меню Анализ → Записать измерения (Analysis → Record Measurements).

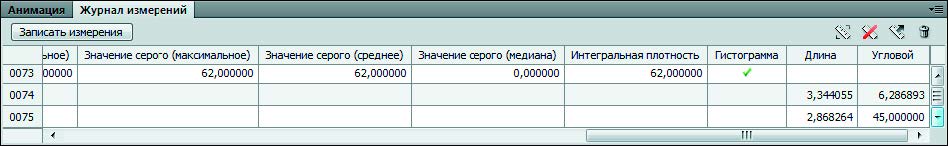

Откроется палитра Журнал измерений (Measurement Log) с добавленными результатами новых измерений (рис. 7.131).
В таблице результатов измерений повились новые столбцы Длина (Length) и Угловой (Angle). По умолчанию эти столбцы отображаются в правой части таблицы результатов измерений. Возможно, вам понадобится прокрутить содержимое палитры Журнал измерений (Measurement Log) вправо, чтобы увидеть эти столбцы.
